工业电机外壳与通讯设备壳体定制 铝型材在服务器机柜、仪器网关中的应用与选型指南

在工业自动化、数据中心和通讯网络快速发展的今天，设备外壳不仅是保护内部精密元器件的第一道防线，更承担着散热、电磁屏蔽、结构支撑和美观等多重功能。从工业电机外壳、服务器机柜，到通讯设备壳体、仪器外壳、铝型材网关外壳，定制化需求日益增长。其中，铝型材凭借其轻量化、高强度、优异的散热性和易加工性，成为众多壳体定制的首选材料。本文将围绕工业电机、服务器机柜、通讯设备、仪器外壳及网关外壳的铝型材定制，提供全面的选型与应用指南。

一、为什么铝型材成为外壳定制的主流材料？

铝型材是通过挤压工艺成型的铝制材料，具有以下显著优势：

1. 轻量化：铝的密度仅为钢的1/3，便于运输、安装和维护，特别适合服务器机柜和壁挂式网关外壳。
2. 散热性能优异：铝的导热系数高，可高效散发内部电子元件产生的热量。通讯设备壳体和工业电机外壳常采用带散热鳍片的铝型材，实现自然散热或强制风冷。
3. 出色的电磁屏蔽（EMI）：通过导电氧化或喷涂导电涂层，铝型材壳体可有效抑制电磁干扰，满足通讯设备和仪器的电磁兼容要求。
4. 设计灵活：挤压模具可定制各种截面形状，便于集成导轨、安装槽、散热齿等结构，减少二次加工。
5. 耐腐蚀与美观：阳极氧化、喷砂、拉丝等表面处理可提升耐腐蚀性，并赋予外壳现代工业美感。

二、不同应用场景的壳体定制需求

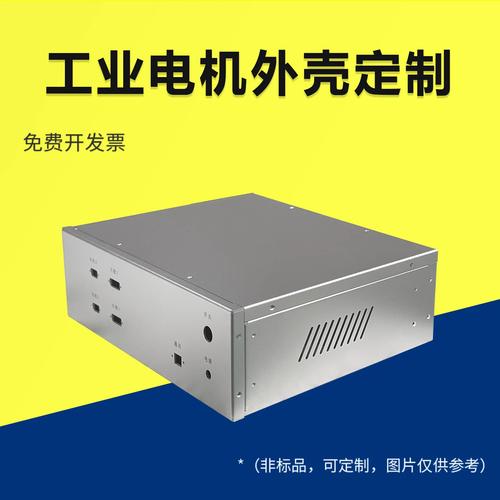

1. 工业电机外壳

工业电机外壳需要保护定子、转子等核心部件，同时兼顾散热和机械强度。铝型材外壳通常设计为圆筒形或方形，内壁带有散热筋，端盖采用压铸铝或铝型材加工。定制时需注意：防护等级（IP54/IP65）、振动耐受性和安装法兰的尺寸匹配。

2. 服务器机柜

服务器机柜对散热、承重和电磁屏蔽要求极高。铝型材机柜常采用框架式结构，配合钣金门板或铝面板。定制要点包括：

• 标准19英寸或21英寸安装宽度；
• 散热风道设计，可搭配风扇模块；
• 前后门通风率≥60%；
• 接地连续性，确保EMI屏蔽效能。

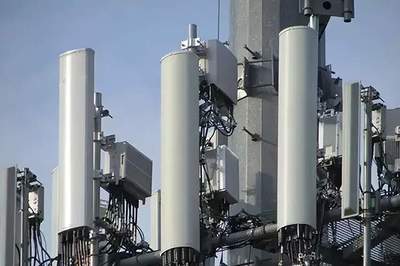

3. 通讯设备壳体

通讯设备（如基站、交换机、路由器）常部署于室外或恶劣环境，壳体需满足IP66/IP67防水防尘、宽温工作范围和防雷击要求。铝型材壳体可通过密封槽设计嵌入硅胶密封圈，内部安装铝基PCB或散热板。通讯设备壳体常需预留射频连接器、光纤接口和天线安装位。

4. 仪器外壳

测试测量仪器、分析仪器等对电磁屏蔽和美观度要求较高。铝型材仪器外壳可定制为台式或便携式，前面板可开孔安装显示屏、旋钮和接口，侧板可设计提手或导轨。表面处理可采用黑色阳极氧化或喷塑，提升质感。

5. 铝型材网关外壳

物联网网关、边缘计算网关通常体积小、集成度高，需要壁挂或DIN导轨安装。铝型材网关外壳多为型材切割+端板组合结构，内部可卡装PCB，外部留有天线孔、网口和电源接口。定制优势在于：开模成本低，适合中小批量；散热齿可一体化挤压成型。

三、铝型材外壳定制流程与关键参数

1. 定制流程

需求沟通 → 结构设计（3D建模）→ 挤压模具开发 → 型材挤压 → 精加工（CNC、冲压、攻丝）→ 表面处理 → 组装与检验

2. 关键设计参数

• 截面尺寸：根据内部元器件布局确定，常见宽度20mm~500mm。
• 壁厚：一般1.5mm~5mm，承重部位可加厚至8mm以上。
• 散热齿：齿高10~50mm，齿间距5~15mm，根据热功耗仿真优化。
• 防护等级：IP54~IP68，需配合密封条和防水接头。
• 表面处理：阳极氧化（本色/黑色/彩色）、喷砂、拉丝、喷涂、电泳等。

3. 选型注意事项

• 确认铝型材牌号：6063-T5最常用，强度要求高时可选6061-T6。
• 评估模具费用：挤压模具成本几千到数万元，批量越大分摊越低。
• 考虑EMI屏蔽：需要导电氧化或加装导电泡棉。
• 验证散热：高功耗设备应进行热仿真，必要时增加风扇或热管。

四、行业趋势与建议

随着5G、工业互联网和边缘计算的普及，外壳定制正朝着模块化、集成化和智能化方向发展。例如，将散热、屏蔽、电源管理集成于铝型材壳体内部；采用标准型材+定制端板模式，缩短交期。建议用户在定制前明确使用环境（温度、湿度、振动、电磁），并与有经验的铝型材加工厂合作，通过快速打样验证设计。

铝型材为工业电机、服务器机柜、通讯设备、仪器及网关外壳提供了高性能、低成本的定制方案。合理选型与设计，不仅能延长设备寿命，还能提升产品竞争力。
